¿Como se fabrica un chip?

Cómo se fabrica un chip semiconductor: del silicio al microprocesador

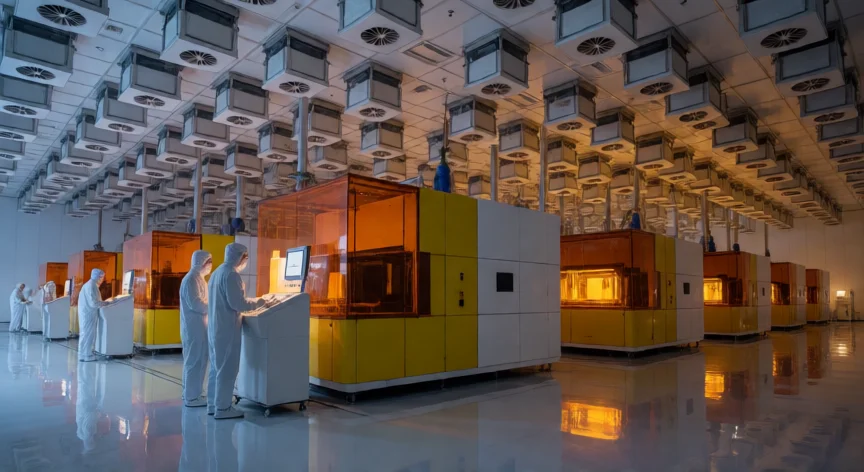

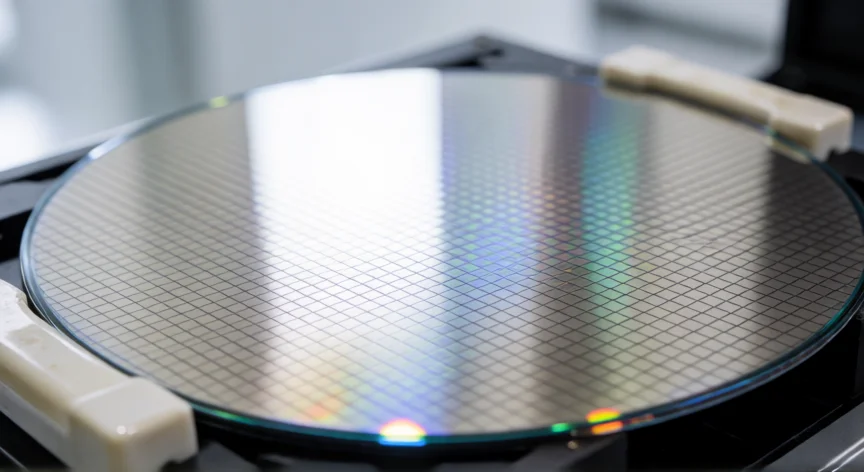

La fabricación de un chip semiconductor es una de las proezas industriales más complejas que el ser humano ha logrado. Un solo microprocesador moderno puede contener miles de millones de transistores, cada uno con dimensiones inferior al nanómetro, apilados en capas que se construyen una a una durante semanas de producción continua. Entender este proceso requiere recorrer todo el camino, desde una barra de silicio puro hasta un chip funcional que impulsa tu teléfono o tu ordenador. El punto de partida es el silicio de grado electrónico, un material tan puro que contiene menos de una impureza por cada mil millones de átomos. Este silicio se extrae de la arena (sílice), se funde a más de 1400 °C y se cristaliza en forma de barra cilíndrica mediante el proceso Czochralski, donde un cristal semilla se sumerge en silicio fundido y se retira lentamente, formando una barra de hasta 30 cm de diámetro. Esa barra se corta en obleas (wafers) de entre 200 y 300 mm de diámetro, con un grosor de apenas unos cientos de micras. Cada corte genera una pequeña pérdida de material, y la superficie resultante se pule durante horas hasta lograr una planaridad atómica: la rugosidad debe ser inferior a 0,5 nanómetros para que la fotolitografía posterior funcione correctamente. La primera capa funcional que se deposita es un óxido de silicio (SiO₂) ultrafino, de unos 10 nm, que actuará como aislante entre el silicio y el exterior. Sobre él se construyen los transistores mediante una secuencia repetida de operaciones: deposición, fotolitografía, grabado y limpieza. En un chip de 5 nm se repiten estas secuencias decenas de veces, creando más de 100 capas distintas. El dopaje es el paso que convierte el silicio intrínseco en semiconductor controlable. Se inyectan átomos de fósforo (tipo n) o boro (tipo p) mediante difusión térmica o implantación iónica, creando regiones que permiten o bloquean el flujo de electrones. Este proceso define las regiones fuente, drenador y canal de cada transistor. La fotolitografía es el corazón del proceso. Se aplica una capa fotosensible (fotorresist) sobre la oblea, se proyecta el diseño del circuito mediante un haz de luz ultravioleta (en las tecnologías más avanzadas, EUV de 13,5 nm) a través de una máscara o retícula, y se revelan las zonas expuestas. Es como una cámara oscura a escala nanométrica, donde cada pulso de luz define el patrón de miles de transistores. Tras la fotolitografía, el grabado (etching) elimina el material bajo las zonas reveladas. Puede ser químico (ácidos o gases plasma) o físico (iones acelerados). La precisión debe ser de una fracción de nanómetro, y cualquier desviación puede inutilizar millones de transistores en la misma oblea. A continuación se realiza la metodología de interconexión: se depositan capas de cobre, tungsteno o rodio mediante deposición química en fase vapor (CVD) o física (PVD), y se graban las líneas conductoras que conectan los transistores en millones de circuitos. En un chip moderno hay más de 10 capas metálicas apiladas con espaciados inferiores a 30 nm. El proceso se repite en bucle durante varias semanas. La oblea viaja entre decenas de salas limpias (cleanrooms) de clase ISO 1 o incluso 'Class 1', donde el número de partículas por metro cúbico es inferior a uno. Una sola partícula de polvo del tamaño de un cabello puede destruir miles de transistores en la zona donde se deposita. Todo el proceso ocurre a temperaturas que oscilan entre el nitrógeno líquido (−196 °C) y los 450 °C del horno de difusión.
