La mejor forma de unir cables eléctricos según el uso
Unir cables eléctricos de forma correcta es una de las tareas más críticas en cualquier instalación, ya que una conexión deficiente puede derivar en calentamientos excesivos, arcos eléctricos e incluso incendios. No existe un único método universalmente superior, sino que la elección depende del tipo de instalación, la corriente que transporta, el ambiente y si la unión será accesible o permanente.

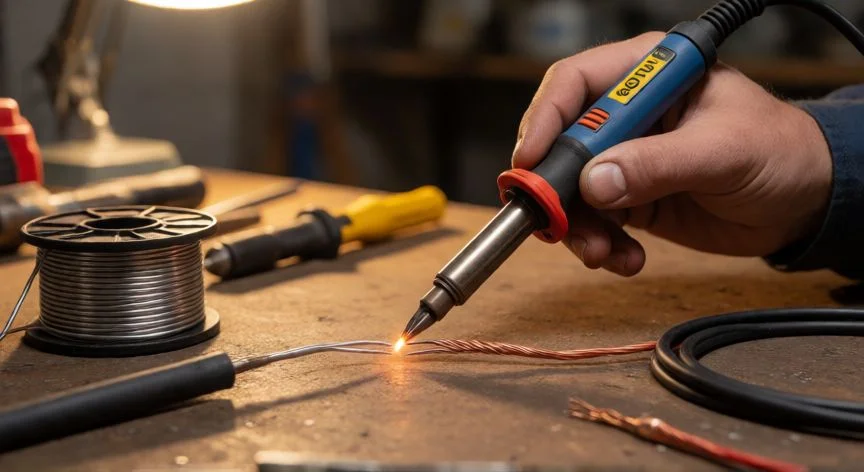

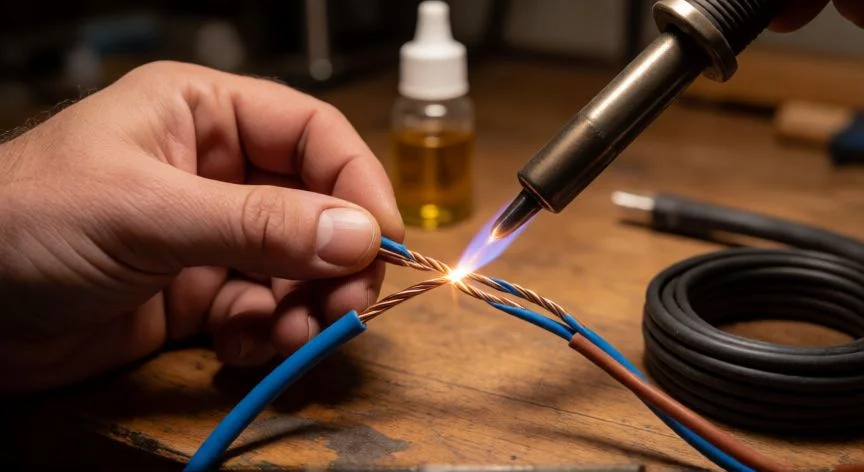

El método más fiable para uniones permanentes y de alta corriente es la soldadura (estamplado) seguida de aislamiento con funda termocontraíble y cinta aislante. La soldadura crea una unión molecular entre los conductores de cobre, eliminando la resistencia de contacto. Se aplica estaño alambre con una llama o estación de soldar, se superponen los hilos, se suelda y se deja enfriar sin mover. Después se aísla con una funda termocontraíble de dos capas (negra exterior, transparente interior) y un par de vueltas de cinta aislante vinílica.

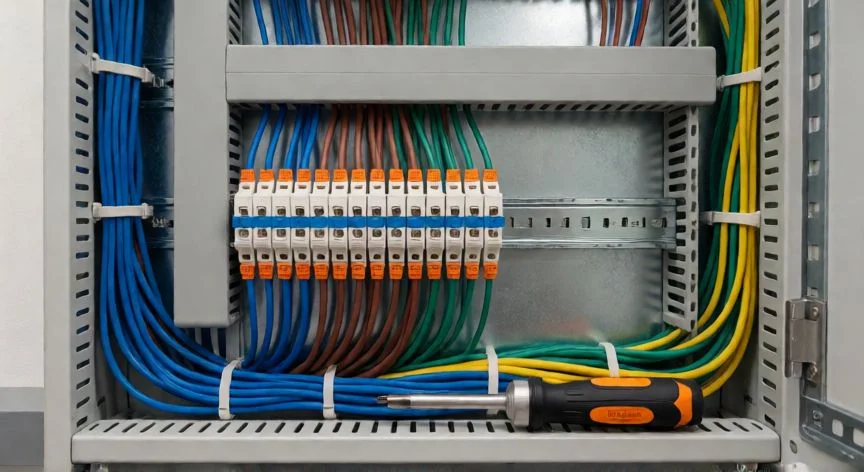

Para instalaciones donde no se dispone de soldador o se necesita desmontaje frecuente, los conectores tipo Wago (o similares de muelles) son la opción más práctica. Aceptan cables de 0,5 a 6 mm², no requieren herramienta especial y permiten múltiples conductores. Son ideales para cuadros de distribución, enchufes y conexiones accesibles. La clave es pelar el cable al milímetro que indica el fabricante (normalmente 8-11 mm según sección) y asegurar que el cobre queda completamente dentro del muelle.
El crimpado con terminales de bronce o cobre (tipo ojiva, espátula, tubular) es el estándar en instalaciones industriales y de baja tensión. Se prensa con una pinza crimpadora calibrada para la sección. Es un método mecánico muy resistente a vibraciones y tensiones mecánicas. Para cables multipar o de gran sección (10 mm² o más), es prácticamente la única opción viable.
El clásico empalme trenzado (twist) con funda termocontraíble sigue siendo válido para uniones sencillas de baja potencia (hasta 2,5 mm²), siempre que se respete una superposición mínima de 5 diámetros del cable, se apriete con alicate y se aísole correctamente. Sin embargo, jamás debe ser el único aislamiento: la funda termocontraíble es obligatoria.
En cuanto a la normativa, en España la Reglamentación Electrotécnica para Bajas Tensiones (REBT), ITC-Basics y ITC-07 exige que toda unión esté mecanizada o soldada, con aislamiento equivalente al del cable original y accesible para inspección. Las uniones a simple vista trenzadas sin funda no cumplen la norma en instalaciones fijas.
Una tabla orientativa para elegir método:
| Método | Sección máx. | Desmontable | Uso típico |
|---|---|---|---|
| Soldadura + funda | 25 mm² | No | Instalaciones fijas, alta corriente |
| Wago / muelles | 6 mm² | Sí | Cuadros, enchufes, iluminación |
| Crimpado terminal | 240 mm² | No | Industrial, cuadro general |
| Trenzado + funda | 2,5 mm² | No | Baja potencia, reparaciones |
En todos los casos, el cable debe estar limpio de óxido y grasa, las peladuras rectas sin recortes espirales en el cobre, y el punto de unión debe quedar protegido mecánicamente (caja de registro, canalización o manguera corrugada) para evitar que sufra flexiones repetidas.
El error más común entre aficionados es usar cinta aislante como único medio de unión. La cinta no une conductores; solo aísla. Si el cable se suelta, la conexión queda desnuda y el riesgo es inmediato. Siempre primero la unión mecánica o de soldadura, después el aislamiento.
Nunca unas cobre con aluminio a simple contacto: la corrosión galvánica puede elevar la resistencia de la unión un 1000 % en pocos años.
