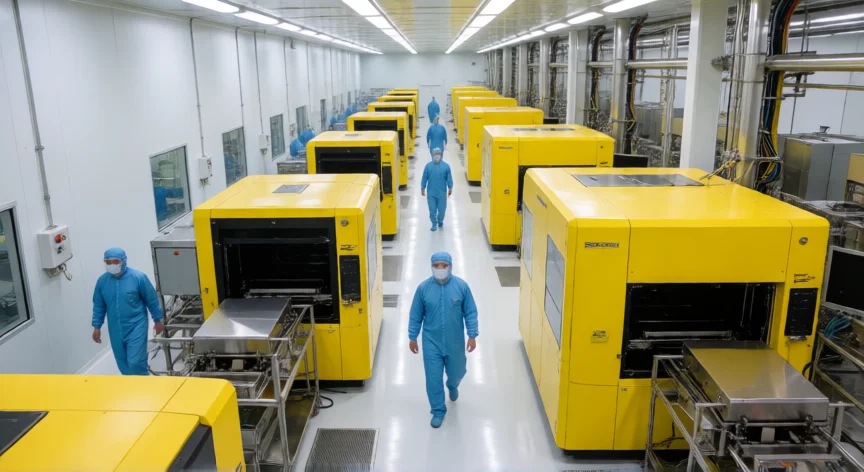

como se fabrica memoria ram, Interior de una sala limpia de fabricación de chips semiconductores con herramientas de litografía EUV
tecnologia ·#12559 ·Lectura 7 min. Redacción de respuesta: Editorial NexusCurioso.com

¿Como se fabrica memoria ram?

Respuesta corta

Una sola oblea de 300 mm contiene más de 1.000 chips DRAM y requiere más de 100 pasos de procesamiento durante 4-6 semanas en sala limpia.

01

Cómo se fabrica la memoria RAM: del silicio al módulo DIMM

La fabricación de la memoria RAM es uno de los procesos industriales más complejos que existen, realizado en sala limpia (clean room) de clase ISO 1 o superior, donde incluso una partícula de polvo puede arruinar miles de chips. Todo comienza con la extracción y refinado de silicio de grado solar (99,9999999% de pureza), que se funde y cristaliza para formar un ingoto cilíndrico de silicio monocristalino de unos 300 mm de diámetro. Ese ingoto se corta en láminas finísimas llamadas obleas (wafers) de aproximadamente 0,7 mm de grosor, que se pulen hasta un espesor de unos 700 micras y una planitud nanométrica.

Una vez obtenida la oblea, comienza el proceso de fotolitografía, que es el corazón de la fabricación. Sobre la superficie del silicio se depositan capas ultrafinas de materiales (óxidos, nitruros, metales) mediante técnicas como deposición química en vapor (CVD) o deposición física (PVD). A continuación se aplica una capa fotosensible (fotORESIST), se ilumina con luz ultravioleta (EUV en las generaciones más avanzadas) a través de una máscara con el patrón del circuito, y se desarrolla la imagen. Las zonas expuestas se disuelven, dejando al descubierto el material inferior para el siguiente paso: el grabado (etching) químico o por plasma, que elimina selectivamente el material no protegido.

Cada celda de memoria DRAM consiste en la estructura fundamental 1T1C: un transistor de efecto campo (FET) y un capacitor. El transistor actúa como interruptor que permite cargar o descargar el capacitor, representando así un bit (0 o 1). En las tecnologías actuales, los nodos de fabricación rondan entre 10 nm y 1α/1β (la nomenclatura de Samsung), donde la miniaturización se logra apilando capas verticales en lugar de solo reducir dimensiones planares. Se necesitan más de 100 pasos de procesamiento para completar un solo chip, incluyendo decenas de ciclos de litografía.

Después del grabado y la deposición, se realizan procesos de implantación iónica para dopar el silicio y crear las regiones fuente, drenador y compuerta del transistor, así como las placas del capacitor. Se depositan múltiples capas metálicas (titanio, tungsteno, cobre, aluminio) que forman las interconexiones entre transistores y capacitores. En la DRAM moderna, el capacitor se fabrica con geometrías cilíndricas o en pozo para maximizar la capacidad en un área reducida.

El proceso completo de fabricación de una oblea de 300 mm puede llevar entre 4 y 6 semanas, pasando por decenas de herramientas diferentes dentro del clean room. Una sola oblea produce miles de chips, de los cuales solo un porcentaje supera las pruebas de calidad. Los principales fabricantes de chips DRAM a nivel mundial son Samsung, SK Hynix y Micron Technology, que concentran la mayor parte de la producción global.

Una vez fabricado el chip (die), este se corta de la oblea con un diamante saw blade, se realiza el bind (conexión con hilos de aluminio o cobre de 0,5-1 μm) sobre un substrato, y se encapsula en una carcasa de plástico BGA (Ball Grid Array). Posteriormente, los chips se montan en la PCB del módulo DIMM o SODIMM mediante soldadura en fase líquida (SMT), se añaden resistencias pull-up, el chip SPD (Serial Presence Detect) que almacena los parámetros de la memoria, y se realiza la prueba final en banco a distintas temperaturas y voltajes para garantizar la estabilidad. Solo los módulos que superan todas las pruebas se empaquetan y distribuyen.

La diferencia entre DRAM y SRAM en fabricación radica en la complejidad de la celda: la SRAM usa 6 transistores por bit y es mucho más cara de fabricar, por lo que solo se usa en cachés L1/L2/L3 dentro del procesador. La DRAM, con su estructura 1T1C, permite densidades mucho mayores (hoy en día módulos de 128 GB o más) a un coste por bit significativamente inferior, aunque requiere refresco periódico cada pocos milisegundos para no perder la carga del capacitor.

“

Cada celda DRAM usa la estructura 1T1C (1 transistor + 1 capacitor) y el nodo actual ronda los 10 nm equivalentes (1α/1β).

Dato clave
como se fabrica memoria ram, Módulo de memoria RAM DIMM con chips DRAM soldados en placa PCB y contactos dorados
Imagen

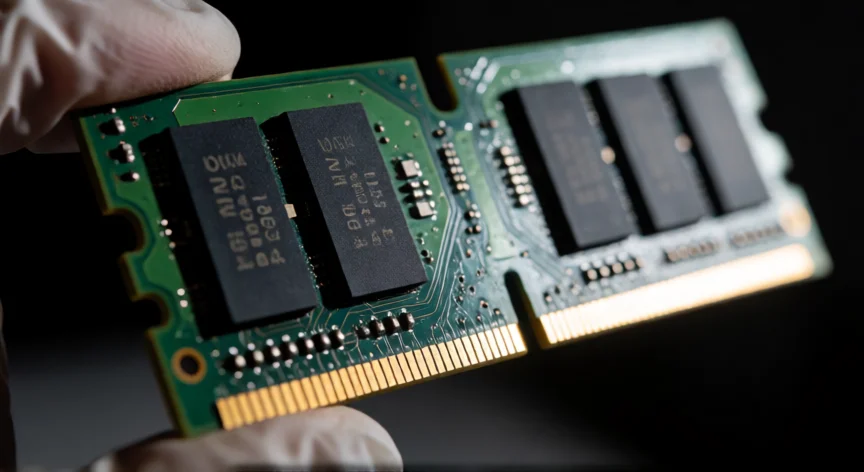

Módulo de memoria RAM DIMM con chips DRAM soldados en placa PCB y contactos dorados

02

El proceso semiconductor detrás de los chips de memoria DRAM

Las generaciones de RAM evolucionan principalmente reduciendo el tamaño de litografía (desde 30 nm en DDR3 hasta 1α/1β en DDR5 actual) y cambiando la arquitectura de celda. En DDR4 se consolidó el nodo de 19 nm, mientras que DDR5 opera típicamente en 1α (10 nm equivalente) para Samsung y 1b/1c para SK Hynix. El siguiente salto hacia DDR6 se espera con geometrías aún menores y nuevas arquitecturas de celda 3D.

El yield (porcentaje de chips funcionales por oblea) es un factor crítico de coste. En un nodo nuevo, el yield puede comenzar en 50-60% y subir al 90%+ una vez madura la tecnología. Un solo defecto en una capa de 20 capas puede inutilizar todo el chip, por lo que la reducibilidad de defectos es prioridad absoluta en cada etapa.

El proceso de pruebas (testing) incluye: test de wafer (CP - Circuit Probing) donde se verifica cada die con una sonda, test de paquete (FT - Final Test) a distintas temperaturas (-40°C a +125°C), y test del módulo terminado. Los chips que superan el test de grado más estricto se marcan como XMP/EXPO para overclocking, mientras los que superan un test estándar se venden a velocidad base.

La sostenibilidad en la fabricación es un reto enorme: una planta (fab) de 300 mm consume alrededor de 10.000 toneladas de agua al día y requiere energía constante 24/7. Los residuos químicos (ácidos, bases, gases tóxicos) se tratan en sistemas de reciclaje cerrados. Samsung opera fabs en Paju y Hwaseong (Corea del Sur), SK Hynix en Icheon, y Micron en Boise (EE.UU.) e Hiroshima (Japón).

En resumen, fabricar un módulo de 32 GB de DDR5 implica la coordinación de miles de ingenieros, cientos de máquinas de litografía EUV (las ASML más avanzadas cuestan ~200 M€ cada una), y semanas de ciclos de fabricación en un entorno donde la pureza del aire es 10.000 veces mayor que en un quirófano hospitalario. Es, literalmente, una obra de ingeniería a escala nanométrica donde un error de una fracción de nanómetro puede significar la pérdida de toda una oblea con miles de chips.

Conclusión:

¿como se fabrica memoria ram?

La fabricación de memoria RAM es un ejemplo paradigmático de cómo la ingeniería a escala nanométrica, combinada con automatización extrema y control estadístico de procesos, permite poner millones de transistores en un espacio menor que la cabeza de un alfiler. Desde el silicio crudo hasta el módulo que se enchufa en la placa base, cada paso está orquestado con precisión sub-2-nanómetros. Si te interesa profundizar en algún aspecto concreto del proceso, como la litografía EUV, la arquitectura de celdas 3D o las pruebas de calidad, no dudes en preguntar.
