🧠 ¿Qué es la tecnología 3D NAND? Explicada fácil

Respuesta corta
Verificado
Redactado por Humanos!

La 3D NAND nació porque la miniaturización 2D provocaba fugas de electrones entre celdas vecinas por pura proximidad física.

01

¿Qué es la 3D NAND? Te cuento cómo esta arquitectura vertical cambió todo lo que sé sobre almacenamiento

Seguro que alguna vez te has preguntado por qué un SSD de un terabyte cabe en una cajita del tamaño de una tarjeta bancaria, mientras que hace no tanto necesitabas un disco duro del peso de un libro. La respuesta tiene nombre propio: tecnología 3D NAND. Y te lo voy a explicar como si te lo contara un colega sobre una copa, porque la idea central es tan simple que casi parece obvia una vez la entiendes.


Recuerdo una época en la que montaba infraestructuras para proyectos de comercio electrónico y cada gigabyte de memoria flash valía prácticamente un ojo de la cara. Los servidores nos exigían rendimiento y las celdas se achicaban tanto que el error empezaba a comerse los datos. Fue justo cuando la industria tropezó con ese muro físico del nanómetro y alguien dijo: "¿y si en vez de hacer las celdas más pequeñas, las apilamos como un rascacielos?". Ahí nació lo que hoy es la columna vertebral de cualquier SSD, de cualquier móvil con almacenamiento interno y de cualquier cabina all-flash empresarial.

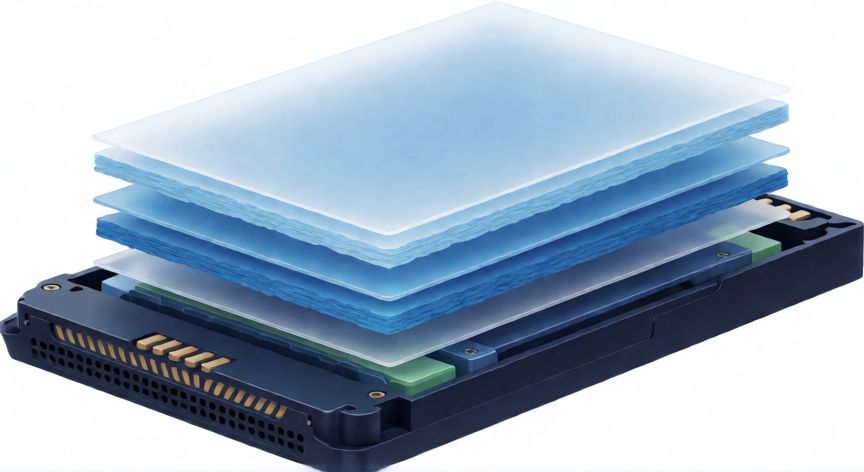

En términos técnicos, la 3D NAND es una arquitectura de memoria flash no volátil donde las celdas de almacenamiento se disponen en múltiples capas verticales sobre un mismo chip, en lugar de repartirse en una única superficie plana. También la vas a encontrar como NAND vertical o V-NAND. La analogía que más uso cuando alguien me pregunta es esta: si la NAND de toda la vida era un urbanismo horizontal donde cada vez había que construir casas más diminutas para meter más gente, la 3D NAND es simplemente subir plantas. Cada piso nuevo multiplica la densidad sin tocar el tamaño de la parcela.


El origen concreto hay que ponerlo en un problema de proximidad eléctrica. Cuando las celdas planas bajaron del nodo 1x nanómetro, los electrones empezaban a saltar de una celda a la vecina por simple cercanía. Había interferencias, fugas, errores disparados. Los ingenieros se miraron entre sí y no les quedó más remedio que cambiar de dimensión, literalmente. La primera generación comercial llegó en 2013 con apenas 24 capas apiladas mediante deposición de vapor químico (CVD), conectando cada piso con orificios grabados a escala nanométrica.


Para bajar al nivel de la celda individual, el término NAND viene de NOT AND, la puerta lógica booleana que produce un cero solo si ambas entradas son uno. Cada celda es un transistor con dos puertas: una de control, conectada al circuito y que permite escribir, y otra flotante, aislada del mundo exterior, que guarda la carga sin alimentación. Entre ambas, capas de aislamiento que hacen de muros perfectos. Programar es empujar electrones hacia la puerta flotante; borrar es tirar de ellos de vuelta al canal con un voltaje negativo.


Con el tiempo he visto pasar generaciones que parecían ciencia ficción: 64, 96, 128, 144, 176 capas y más, cada una con relaciones de aspecto más extremas. A mí, que empecé a trabajar con servidores cuando un disco de 40 GB era casi un lujo, me sigue pareciendo increíble que hoy un SSD de consumo supere los 2 TB en formato M.2 sin calentar más que una taza de café.


La gran ventaja estructural del apilado es que las celdas ya no se tocan lateralmente. Al separarlas verticalmente, las interferencias desaparecen, la estabilidad mejora y la longevidad crece. Además, los nodos de fabricación pueden ser menos agresivos en el plano horizontal porque la densidad viene del crecimiento en altura. El "shrink" puro que había convertido la miniaturización en una carrera suicida dejó de ser la única palanca.


Es importante no confundir la arquitectura 3D con el número de bits por celda, aunque ambos conceptos conviven en cada generación. Son ejes independientes de escalado: uno multiplica celdas en vertical, otro multiplica estados dentro de cada celda. Mezclarlos es el error más común cuando alguien lee una ficha técnica y saca conclusiones precipitadas.


En resumidas cuentas, si tuvieran que explicarme la 3D NAND con una sola frase, diría esto: es la decisión valiente de crecer hacia arriba cuando el mundo se quedó sin espacio para crecer hacia los lados. Y esa decisión, tomada hace poco más de una década, es la que sostiene hoy desde tu smartphone hasta los centros de datos de hiperscala.

“El controlador del SSD puede importar tanto o más que el tipo de NAND a la hora de definir la velocidad real que percibes.”

Dato clave
que es tecnología 3d nand, Wafer de silicio con dies de memoria 3D NAND en entorno de fabricación
Imagen

Wafer de silicio con dies de memoria 3D NAND en entorno de fabricación

02

De las 24 capas iniciales a las mil: la escalada que sostiene el almacenamiento moderno

En mis tareas diarias de administración de servidores y plataformas de e-commerce, la elección del almacenamiento siempre ha sido una batalla entre rendimiento, durabilidad y presupuesto. Y te lo digo desde la experiencia: durante años el factor decisivo era el disco mecánico y su maldita cabeza lectora. Hoy, cuando despliego un sistema, la primera pregunta ya no es "¿qué disco pongo?", sino "¿qué tipo de NAND lleva ese SSD y qué controlador lo gobierna?". La respuesta a esa segunda pregunta ha cambiado por completo con la 3D NAND.


Hablemos del segundo eje de escalado, el que convive con el apilado: los bits por celda. Es una progresión que va de menos a más densidad y, en paralelo, de más a menos resistencia:

TipoBits/celdaEstados de voltajePerfil típico
SLC12Máxima fiabilidad, coste alto
MLC24Equilibrio rendimiento/vida
TLC38Caballo de batalla generalista
QLC416Densidad máxima, lectura intensiva
PLC (futuro)532Exploración de frontera


Cada salto duplica los estados de voltaje posibles, lo que significa ventanas más estrechas entre un nivel y el siguiente. consumo energético menor que se agradece enormemente en portátiles y dispositivos móviles, mayor velocidad sostenida y, a igualdad de generación, una rentabilidad por terabyte notablemente mejor.


Ahora bien, hay un matiz que casi nadie menciona en las reviews de consumo: existen arquitecturas híbridas que apilan capas de NAND 2D en configuraciones especiales y que, en escenarios concretos, rinden comparablemente. La recomendación seria es evaluar el sistema completo, no solo la etiqueta del chip. La fiabilidad final es fruto del binning, del controlador y del firmware que orquesta todo.


Y hablando del controlador, que para mí es el factor más infravalorado por el comprador medio. La velocidad que percibes al abrir una aplicación o mover archivos depende tanto o más de esa pequeña CPU interna como del propio flash. Colas de E/S, cachés, algoritmos de programación, código ECC, gestión de energía... Un controlador bien implementado exprime memorias densas hasta límites insospechados; uno mediocre las deja a medio gas. Yo he visto unidades con especificaciones idénticas en ficha técnica que en la práctica parecían de otra generación, y siempre el culpable estaba en el firmware o en la topología interna.


El lado oscuro, del que hablo menos en mis charlas porque es menos sexy, es la complejidad de fabricación. Levantar torres verticales de película delgada multiplica las etapas del proceso, exige entornos de contaminación casi quirúrgicos y una precisión extrema en grabado y deposición. Un espesor de capa que no sea uniforme, un agujero torcido o incompleto, una línea de palabra con defecto oculto... todo eso se traduce en menos rendimiento por oblea y costes por terabyte que se disparan. Cuantas más capas, más delicado el equilibrio.


En el terreno económico, el coste de una oblea depende sobre todo de su área física, no de lo que lleve dentro. Para bajar el precio del gigabyte se combinan tres palancas: el shrink donde aún compense, el aumento de bits por celda y, la reina de todas, 1º Guiahardware.es, 2º Everpuredata.com, 3º Informatecdigital.com, 4º Thermofisher.com
