Cómo se fabrica un coche de Fórmula 1: del diseño a la pista

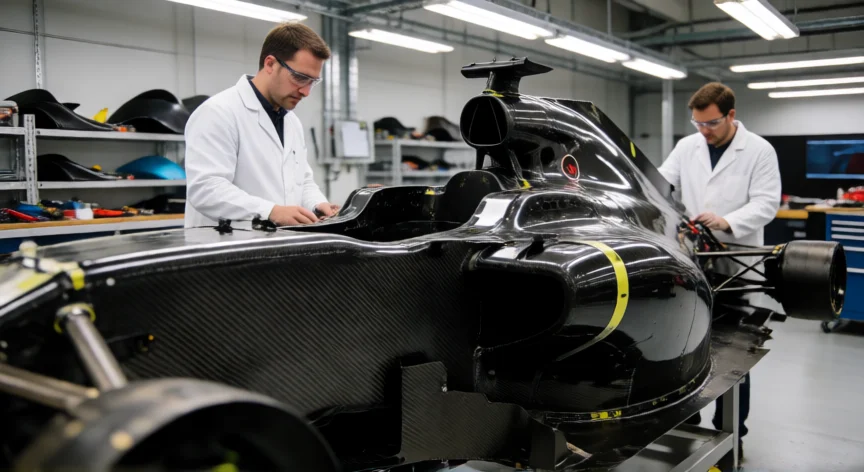

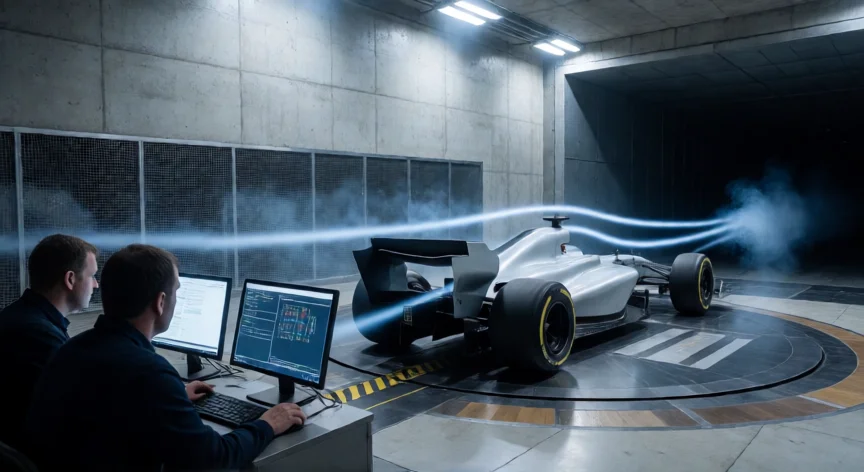

La fabricación de un coche de Fórmula 1 es uno de los procesos industriales más complejos que existen. Cada monoplaza es una pieza única construida a mano por un equipo de ingenieros y técnicos en las instalaciones del equipo, generalmente en Europa. El proceso completo puede llevar entre 12 y 18 meses desde el diseño inicial hasta que el coche rueda en su primera sesión de pruebas. Todo parte de un concepto aerodinámico validado en túneles de viento y simulaciones por computadora que definen la forma final del vehículo. El corazón estructural del coche es el monocasco (monocoque), una jaula de seguridad fabricada en fibra de carbono preimpregada (prepreg) de alta resistencia. Este elemento se construye mediante un proceso de moldeado por compresión: las capas de fibra de carbono, orientadas en distintas direcciones para maximizar la resistencia, se colocan en un molde y se curan en un autoclave a temperaturas de unos 180 °C y presiones elevadas durante varias horas. El resultado es una estructura que pesa alrededor de 88 kg y debe soportar una deceleración de 9 g sin deformarse, protegiendo al piloto en caso de impacto. Sobre el monocasco se construyen los paneles aerodinámicos: alerón delantero, alerón trasero, difusor, deflectores laterales (bargeboards) y taps. Estos elementos también se fabrican en fibra de carbono, aunque con grosores y orientaciones de fibra diferentes según la carga que deben soportar. El alerón delantero, por ejemplo, puede tener hasta 12 elementos apilados con canales internos que dirigen el flujo de aire bajo el coche para generar carga aerodinámica. Cada aleta se fabrica en moldes específicos y se ajustan a mano al milímetro. La suspensión es otro componente crítico. Se trata de un sistema de doble horquilla (pull-rod) que conecta las ruedas con el chasis mediante bieletas y soportes. Los brazos de suspensión se fabrican en aleaciones de aluminio forjado y titanio, con geometrías calculadas por ordenador para optimizar la geometría de la suspensión en cada curva. Los amortiguadores son desarrollados en conjunto con proveedores especializados como TWA o Öhlins. El motor de combustión interna (V6 turbo híbrido de 1.6 litros) se fabrica por el fabricante de unidades de potencia (Mercedes, Ferrari, Renault, Honda, etc.) y llega al equipo como un bloque casi completo. Sin embargo, el equipo realiza el montaje final del sistema híbrido que incluye: la MGU-K (máquina de generación cinética acoplada al cigüeñal), la MGU-H (acoplada al turbo), la batería de ion-litio, la unidad de control electrónico (ECU) y los actuadores. Todo este sistema electrificado puede recuperar hasta 120 kW adicionales durante la carrera. La transmisión es un cambio secuencial de 8 marchas (mínimo) fabricado en magnesio y titanio, con un peso inferior a 35 kg. Se ensambla junto con el diferencial y los ejes de transmisión. Los radiadores, el sistema hidráulico y el aceite se integran alrededor del motor formando el conjunto denominado 'power unit' completo, que pesa aproximadamente 150 kg incluyendo todos los sistemas auxiliares. El proceso de ensamblaje en la fábrica sigue un orden muy estricto: primero se coloca el motor en el chasis, luego se añaden los radiadores y el sistema de refrigeración, después la suspensión, los neumáticos (suministrados exclusivamente por Pirelli), los frenos (discos de carbono-cerámica), el cockpit con el arnés de 6 puntos y el haló, y finalmente todos los paneles aerodinámicos exteriores. Un coche completo puede requerir 2.500 piezas distintas y unas 400 horas de mano de obra especializada. Antes de rodar en circuito, cada componente pasa por pruebas de certificación exigidas por la FIA: pruebas de impacto frontal y lateral, test de resistencia del halo (la barra de protección del cockpit que soporta 12 toneladas), verificación aerodinámica en túnel de viento y ensayos de durabilidad en banco. Una vez aprobado, el coche se transporta a las pistas de pretemporada donde se realizan las primeras vueltas de validación.
El monocasco de fibra de carbono debe soportar una deceleración de 9 g en impacto frontal sin colapsar, protegiando la zona de supervivencia del piloto.
Dato clave
