¿Como se fabrica un panel solar?

01

Cómo se fabrica un panel solar: del silicio a la energía limpia

La fabricación de un panel solar es un proceso industrial complejo que transforma arena de cuarzo en un dispositivo capaz de convertir la luz solar en electricidad. Todo comienza con la extracción y purificación del silicio, un elemento abundante en la corteza terrestre. El cuarzo (SiO₂) se funde a temperaturas superiores a 1400 °C en hornos eléctricos para obtener silicio metálico de grado solar, con una pureza que supera el 99,99 %. A partir de ese silicio metálico, se produce el polisilicio de grado fotovoltaico mediante el proceso Siemens: el silicio se hace reaccionar con cloruro de hidrógeno a alta temperatura para generar triclorosilano (SiHCl₃), que luego se deposita en un reactor con hilos de silicio semilla, formando barras monolíticas o bloques. Este es uno de los pasos más energivorusos de toda la cadena. Con las barras de polisilicio en mano, se procede a la producción de obleas. En el caso de células monocrystallinas (mono-Si), el método Czochralski (CZ) tira de una barra cilíndrica desde un baño de silicio fundido; en el de policristalino, se vierte silicio fundido en moldes cuadrados. Las barras resultantes se cortan en obleas de unos 150-180 micras de grosor utilizando sierras de alambre diamantado (sawing) o, cada vez más, láseres de pulso ultracorto para minimizar el desperdicio de material. La fabricación de la celda fotovoltaica es el corazón del proceso. La oblea de silicio se somete a una serie de tratamientos:

1. Texturización superficial: se crea una superficie microscópicamente rugosa con etchantes alcalinos (KOH) para reducir la reflexión y atrapar más luz.
2. Dopaje: se incorporan átomos de fósforo (tipo n) o boro (tipo p) mediante difusión térmica o implantes iónicos, creando la unión p-n que genera el campo eléctrico interno.
3. Depósito de recubrimiento antirreflejo: una fina capa de óxido de silicio (SiO₂) o nitruro de silicio (SiNₓ) reduce la reflexión residual hasta menos del 2 %.
4. Formación de contactos metálicos: se depositan pastas de plata en las líneas frontales (fingers) y una lámina continua en la cara trasera, creando el colector de electrones y huecos.
5. Sinterización: las pastas se funden a ~850 °C para garantizar una conexión óhmica baja resistencia con el silicio.

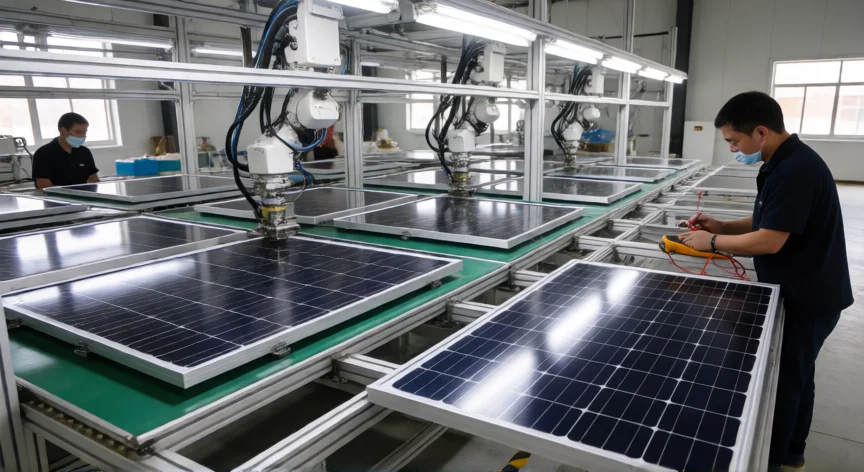

Cada celda se prueba individualmente bajo luz solar simulada (AM 1.5, 1000 W/m²) y se clasifica en grados A, B o C según su eficiencia y defectos visibles. Solo las células de grado A suelen incorporarse a módulos de primera categoría. La ensamblaje del módulo (laminado) consiste en apilar las celdas interconectadas en serie con cables de busbar o soldaduras, envolverlas entre una capa de vidrio templado de 3 mm en la cara frontal, un encapsulante de EVA (acetato de etileno vinilo) o POE (poliolefin éter) que actúa como pegamento y aislante, y una lámina de backsheet polimérico (TPT o PET/aluminio/PET) en la parte trasera. Todo el sándwich se somete a vacío y calor (150 °C durante ~30 min) para que el encapsulante fluya y sellan hermeticamente las celdas. Finalmente, se monta el marco de aluminio anodizado, se instala la caja de conexiones (junction box) con diodos de bypass en la cara posterior, y se aplica el cableado con conector MC4. El módulo terminado pasa por pruebas de calidad: test de flash (potencia nominal), test de IV, test de resistencia dieléctrica, test de humedad (damp-heat 85/85) y test mecánicos (carga estática/dinámica) según la norma IEC 61215 y la guía de certificación del mercado de destino.
