Cómo se fabrica un microchip: del silicio al circuito integrado

La fabricación de un microchip, también conocido como circuito integrado o VLSI (Very Large Scale Integration), es uno de los procesos de manufactura más complejos que existe. Involucra miles de pasos individuales y puede requerir semanas de tiempo en máquinas antes de obtener un solo wafer funcional. Todo comienza mucho antes de pisar la fábrica: en el diseño electrónico, donde ingenieros utilizan herramientas EDA (Electronic Design Automation) como Synopsys o Cadence para modelar circuitos con decenas de miles de millones de transistores, verificar su funcionamiento y optimizar el layout físico que luego se grabará en silicio.

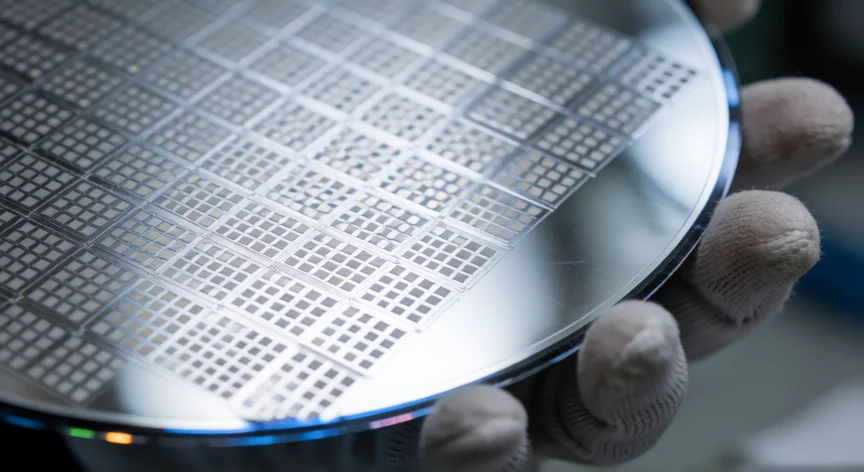

El primer material es la arena de sílice (SiO₂), que se purifica a un nivel extremo (99,9999999% de pureza, nueve nueves) para obtener silicio metálico. Este silicio se funde y se solidifica alrededor de una semilla cristalina monolítica mediante el proceso Czochralski, creando una barra cilíndrica única llamada ingot de silicio monocristalino de unos 200 o 300 mm de diámetro. De ese ingot se cortan láminas ultradelgadas de entre 50 y 100 micras de grosor: los wafers, que luego se pulen hasta una planitud nanométrica.
Una vez en la fab (fabricación), el wafer pasa por un ciclo repetitivo de capas. Primero se deposita una capa de óxido de silicio (SiO₂) mediante oxidación térmica a unos 1000 °C, que servirá como aislante y como máscara protectora. A continuación viene la etapa clave: la fotolitografía. Se aplica una capa fotosensible llamada resista, se expone con luz ultravioleta (en las nodos avanzados, EUV de 13,5 nm) a través de una máscara (retícula) que contiene el patrón del circuito, y se desarrolla para revelar las zonas que quedarán expuestas al grabado.
El grabado (etching) elimina el material no protegido por la resist. Puede ser húmedo (con ácidos como HF) o secos (con plasma de gases como CF₄, O₂ o Cl₂), logrando precisiones de unos pocos nanómetros. Tras el grabado se elimina la resist y se procede al dopaje, donde se inyectan iones de boro, fósforo o arsénico mediante implantación iónica para crear las regiones n y p que forman las uniones de cada transistor MOSFET.
Para conectar los transistores entre sí se depositan múltiples capas metálicas (aluminio, cobre, tungsteno) mediante CVD (Deposición Química de Vapor), PVD (Deposición Física de Vapor) o electroplating. Entre capa y capa se intercalan dieléctricos (SiO₂, SiN) para aislar las rutas de interconexión. En un chip moderno pueden existir 12 o más capas metálicas apiladas.
Cada una de estas operaciones se repite cientas de veces sobre el mismo wafer. Un solo proceso de fabricación en nodo 3 nm puede implicar más de 1.500 pasos individuales. Tras completar todas las capas, el wafer se somete a tests eléctricos (wafer probe) para identificar celdas defectuosas.
Finalmente, el wafer se corta en dies individuales con una sierra diamantada (dicing), cada die se encapsula en un encapsulado (package) de plástico o cerámica con patas metálicas (BGA, QFP), se soldan los bumpers y se realiza un test final (final test). Solo entonces el chip está listo para instalarse en una placa base, un teléfono o cualquier dispositivo electrónico.

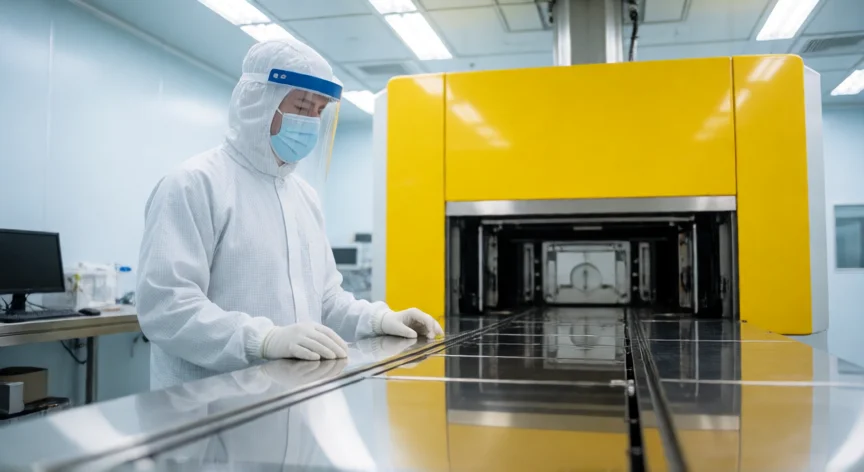

Toda la cadena ocurre en salas limpias (cleanrooms) de clase ISO 1 o ISO 2, donde incluso una partícula de polvo de 0,1 µm puede arruinar miles de transistores. El control ambiental es tan estricto que el personal trabaja con trajes tipo 'gigante' para minimizar la generación de partículas.
La inversión en una sola fab moderna (como las de TSMC, Samsung o Intel) supera los 20.000 millones de dólares, y el tiempo de fabricación de un solo chip puede oscilar entre 8 y 12 semanas, aunque el propio grabado de cada capa dura apenas minutos.
