Cómo se fabrica la fibra de carbono: del polímero al material ultraligero
La fibra de carbono es uno de los materiales compuestos más versátiles y exigentes en su producción. Aproximadamente el 90 % de la fibra de carbono mundial se obtiene a partir de un precursor polimérico llamado Poliacrilonitrilo (PAN), aunque también existen variantes a base de brea (pitch) y celulosa. El proceso completo va desde la síntesis química del monómero hasta la fibra final lista para ser tejida o impregnada en resinas, y se divide en varias etapas críticas donde la temperatura y el control atmosférico son determinantes.
Etapas principales de fabricación:
1. Polimerización: El monómero acrilonitrilo (CH₂=CH-CN) se polimeriza por vía radicalaria en presencia de agua, produciendo el polímero PAN con un peso molecular controlado (típicamente 100.000-200.000 g/mol). Se añade un agente de polimerización en cadena (como DVB) para generar una estructura parcialmente reticulada que facilitará la fusión posterior.

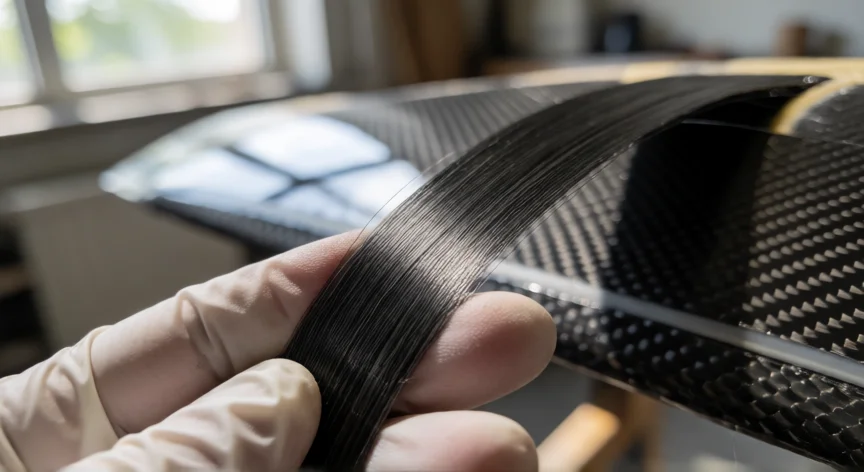

2. Hilado húmedo (wet spinning): La masa polimérica se disuelve en un disolvente orgánico (típicamente dimetilformamida, DMF) y se fuerza a través de unas boquillas (spinnerets) con miles de agujeros diminutos (10-50 μm de diámetro) hacia un baño de coagulación. Cada hilo resultante se llama tow o filamento crudo, con un diámetro individual de unos 7-12 μm.
3. Estirado y orientación: Los filamentos se estiran en caliente (a ~130-200 °C) hasta 3-4 veces su longitud original. Este paso es crucial porque alinea las cadenas poliméricas a lo largo del eje de la fibra, eliminando tensiones internas y aumentando la cristalinidad. Un mal estirado produce fibras con anisotropía deficiente y menor resistencia mecánica.
4. Estabilización (oxidación): Los filamentos se pasan por un horno a 200-300 °C en atmósfera de aire durante varias horas. En esta fase reactiva, la estructura lineal del PAN se transforma en una estructura cíclica o aromática estable. Se eliminan grupos HCN y se forman anillos hexagonales. Si este paso es insuficiente, en la carbonización la fibra se descompondría en lugar de mantener su integridad.
| Etapas | Temperatura | Atmósfera | Duración aprox. |
|---|---|---|---|
| Polimerización | 60-80 °C | Inerte/N₂ | 2-4 h |
| Hilado húmedo | ~25 °C | Aire | Continuo |
| Estirado | 130-200 °C | Aire/N₂ | Segundos-minutos |
| Oxidación | 200-300 °C | Aire | 2-6 h |
| Carbonización | 1000-3000 °C | N₂ (inerte) | Minutos-horas |
| Graphitización | 2500-4500 °C | N₂ (inerte) | Minutos |

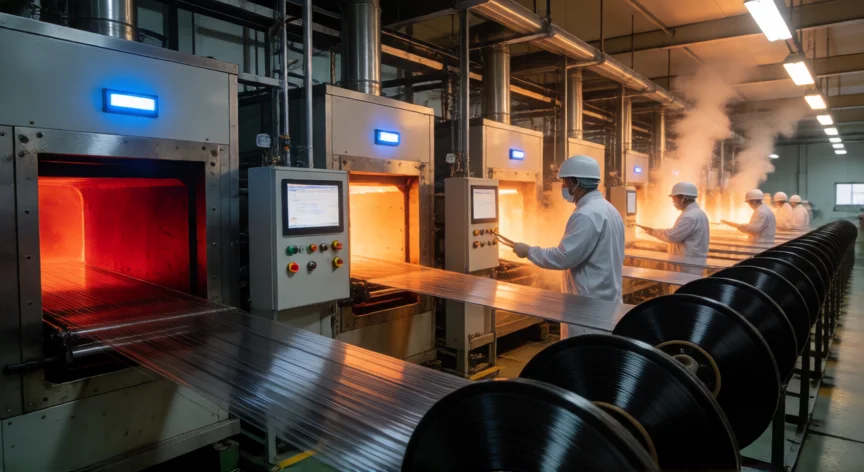

5. Carbonización: Es la etapa más energética y determinante. Los filamentos oxidados se calienta a 1000-3000 °C en atmósfera de nitrógeno (nunca en aire, para evitar combustión). A estas temperaturas se eliminan el hidrógeno, el oxígeno y el nitrógeno residuales en forma de gases (H₂O, HCN, CO, N₂), quedando una estructura predominantemente carbónica lamelar. El rendimiento en masa es bajo: de cada 100 kg de PAN solo se obtienen unos 40-50 kg de fibra de carbono, lo que explica su coste elevado. Se aplica también un estirado simultáneo para maximizar la orientación. 6. Graphitización (opcional, para fibras de alta temperatura): Para las fibras de módulo ultra-alto (utilizadas en aplicaciones aeroespaciales o de laboratorio), se eleva la temperatura hasta 2500-4500 °C en nitrógeno. Esto alinea las láminas de grafeno en planos paralelos al eje de la fibra, incrementando drásticamente el módulo de elasticidad. 7. Acabado superficial (sizing): La fibra nuda es frágil y químicamente reactiva. Se recubre con una capa fina de resina epoxi o poliéster acrílica (el sizing) que protege la superficie, mejora la adherencia a las matrices poliméricas y facilita el procesamiento en maquinaria textil. El resultado final es un filamento continuo con diámetros de 5-10 μm, que se agrupa en tows de 1.000, 3.000, 6.000 o incluso 24.000 filamentos. Desde ese tose tejen telas, trenzan, o impregnan en resinas para crear los materiales compuestos (CFRP) que vemos en automoción, aeronáutica, deporte y energía eólica.
La carbonización se realiza entre 1.000 y 3.000 °C en atmósfera de nitrógeno; una desviación de temperatura puede inutilizar toda la producción del lote.
Dato clave
