Cómo aumentar el voltaje de 9V a 12V: guías prácticas con conversores step-up
Para aumentar el voltaje de 9V a 12V necesitas un circuito elevador o step-up, ya que ningún regulador lineal convencional puede elevar un voltaje por encima de su entrada. A diferencia de los reguladores lineales como el 7812, que solo pueden bajar tensión, un conversor DC-DC boost almacena energía en un inductor y la libera a un nivel superior. Es la solución estándar en electrónica de potencia de baja escala.
La opción más accesible para proyectos de principiantes es usar un módulo boost compacto basado en chips como el MT3608, PT4113 o MIC5205. Estos módulos se encuentran en placas de 4 pines (VIN+, VIN-, VOUT+, VOUT-) y aceptan entradas desde 2V hasta 28V, con salida ajustable hasta 30V. Solo necesitas conectar la fuente de 9V a los pines de entrada y ajustar el potenciómetro integrado para fijar los 12V de salida.

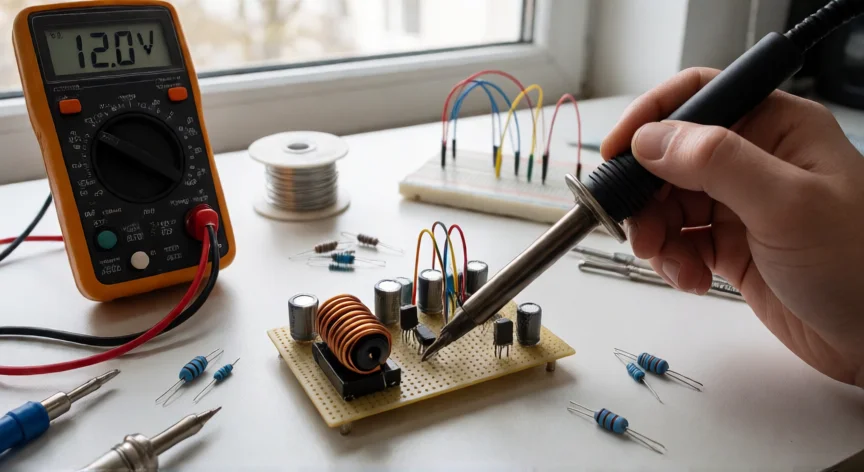

Si prefieres diseñar el circuito desde cero, un conversor boost básico requiere: un transistor MOSFET (por ejemplo IRLZ44N), un inductor de 10-33 µH, un diodo Schottky (SS34 o BAT54) y un condensador de salida de 220-470 µF. Un oscilador (puedes usar el chip NE555 o el controlador integrado del propio regulador) genera la señal PWM que conmuta el MOSFET.
Para corrientes muy bajas (menos de 50 mA), una alternativa es un circuito de carga-bomba (charge pump), aunque en este caso específico, como solo subes de 9V a 12V, un boost simple es más eficiente y directo. Los charge pumps son más útiles para generar tensiones negativas o doblar el voltaje de forma discreta.
| Parámetro | Valor típico |
|---|---|
| Voltaje entrada | 9V (batería o adaptador) |
| Voltaje salida | 12V DC |
| Inductor | 10-33 µH (máx. 2A) |
| Frecuencia conmutación | 500 kHz - 1,5 MHz |
| Corriente de salida | Hasta 1-2A según módulo |
| Eficiencia esperada | 85-93% |
Un punto crítico es la selección del inductor. Si usas uno de baja corriente (por ejemplo, 100 mΩ de resistencia DC pero solo para 500 mA), se saturará y el conversor fallará. Consulta la hoja de datos y elige un inductor con corriente saturada al menos un 30% superior a la máxima que esperes extraer.
El condensador de entrada no debe olvidarse: coloca uno de 10-22 µF cerámico (X7R) lo más cerca posible del pin VIN del chip, y un electrolítico de 100-470 µF a mayor distancia para filtrar el ruido de la fuente. En la salida, un 220 µF electrolítico estabiliza la tensión y reduce el ripple.
Si tu proyecto implica una batería de 9V alcalina o NiMH, ten en cuenta que su voltaje cae con la descarga. Un boost de 9V→12V funcionará bien al principio, pero cuando la batería baje de ~6V, la eficiencia del conversor se degrada notablemente. En ese caso, considera una batería de 3 celdas Li-ion (11,1V nominal) como fuente, donde el boost solo tendría que subir un poco.
Para pasar de 9V a 12V a 1A de carga, la fuente debe suministrar aproximadamente 1,7A. No subestimes la corriente de entrada.
